基于石墨烯的纳米电子平台问世

研究人员称，石墨烯的力量在于其平坦的二维结构，这种结构由已知最强的化学键结合在一起。相较于硅，石墨烯可微型化的程度更深、能以更高的速度运行并产生更少的热量。原则上，单一的石墨烯芯片要比硅芯片内可封装更多器件。

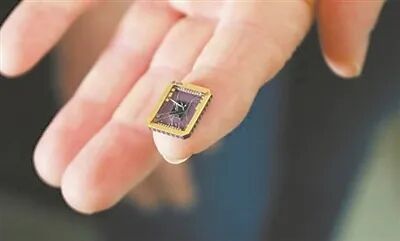

为了创建新的纳米电子学平台，研究人员在碳化硅晶体基板上创建了一种改良形式的外延石墨烯，用电子级碳化硅晶体生产了独特的碳化硅芯片。

研究人员使用电子束光刻来雕刻石墨烯纳米结构并将其边缘焊接到碳化硅芯片上。这个过程机械地稳定和密封石墨烯的边缘，否则它会与氧气和其他可能干扰电荷沿边缘运动的气体发生反应。

最后，为了测量石墨烯平台的电子特性，研究团队使用了一种低温设备，使他们能够记录从接近零摄氏度到室温下的特性。

团队在石墨烯边缘态观察到的电荷类似于光纤中的光子，可在不散射的情况下传播很远的距离。他们发现电荷在散射前沿着边缘移动了数万纳米。而先前技术中的石墨烯电子在撞到小缺陷并向不同方向散射之前，只能行进约10纳米。

在金属中，电流由带负电的电子携带。但与研究人员的预期相反，他们的测量表明边缘电流不是由电子或空穴携带的，而是由一种不同寻常的准粒子携带的，这种准粒子既没有电荷也没有能量，但运动时没有阻力。尽管是单个物体，但观察到混合准粒子的成分在石墨烯边缘的相对侧移动。

团队表示，其独特的性质表明，准粒子可能是物理学家几十年来一直希望利用的粒子——马约拉纳费米子。
