新一代薄热塑性预浸料带SHIMTEQ™ TP CA140ST

 图1薄层热塑性预浸料切割带SHIMTEQ™ TP CA140ST–神童

SHIMTEQ™ TP CA140ST是一种薄层预浸料板（我们的产品SHIMTEQ™ TP CA140/CF+PA6），由我们先进的薄层技术制成，然后切割成指定的宽度。

通过在层压时施加高于树脂熔点的压力和温度，可以焊接各层。它可用作自动铺带（ATL）、压制或热压成型工艺的材料。例如，图2显示了ATL使用SHIMTEQ TP ca 140 ST制造的管状层压板，纤维取向为四个方向（0°、90°、+45°、-45°）。除了这个例子之外，还有另一个实际的例子，其中狭缝带用作编织结构，然后形成管道。在以这种方式层叠之后，将层压板加热并加压以进行树脂浸渍，并冷却和脱模以获得高强度和高刚度的模制复合材料产品。

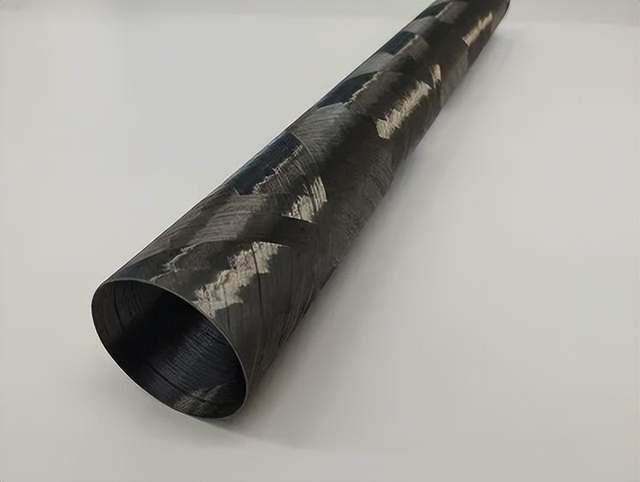

 图2通过ATL获得的管状层压板

SHIMTEQ™ TP CA140ST的独特之处在于其厚度不到0.04毫米的超薄结构。较薄的层压板更容易加热，因此像ATL这样的连续焊接过程可以保持稳定。该产品提供3、5和10毫米的标准宽度，但可以根据客户的要求以0.1毫米的增量进行设计。此外，分切卷带的卷绕方式可选择记录或横向卷绕，分别如图3或图4所示。

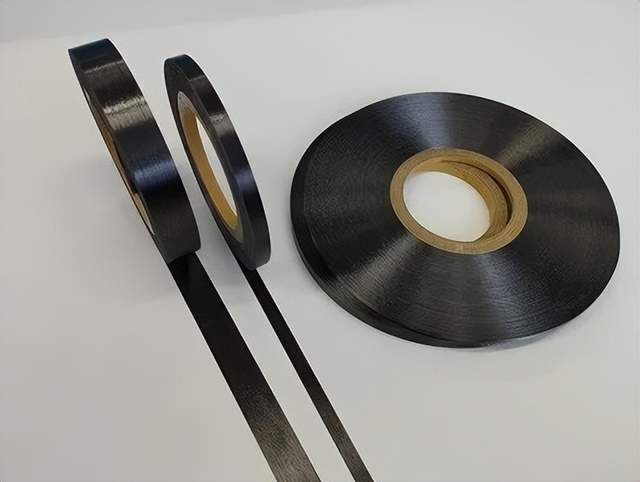

 图3 SHIMTEQ™ TP CA140ST记录绕组

这里显示的胶带使用PA6作为树脂，但它可以根据产品所需的特性进行更改，碳纤维的类型、厚度和Vf（纤维体积分数）也可以定制。材料设计的灵活性使客户能够实现新的解决方案。

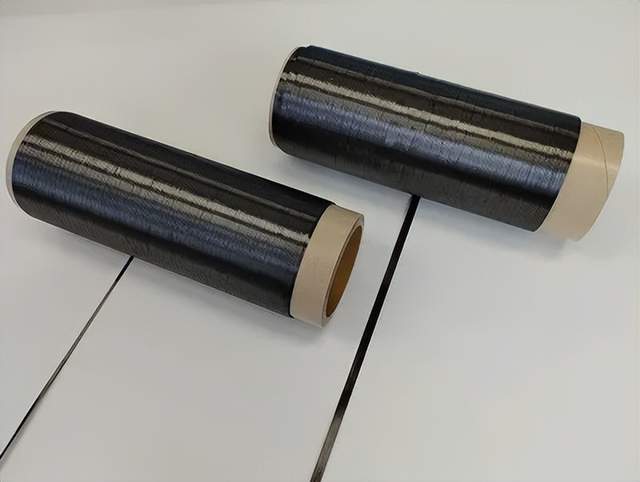

 图4 SHIMTEQ™ TP CA140ST横向绕组
