1、Oxeon纤维展丝技术：

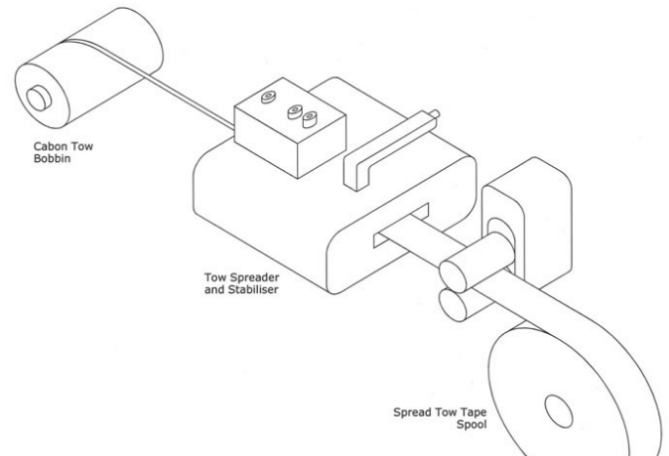

2014年一家名为Oxeon的瑞典公司开发了一种商业上被称为“TeXtreme”的展丝技术。目前尚缺乏关于Oxeon用于展丝技术的详细信息。Oxeon铺丝是通过将所需纤维的丝束扩展成具有一定面积重量和宽度的UD带（见图1）中来生产的。
丝束的铺展在能够保持宽度一致性的同时，可生产出极低面积重量的UD胶带。所生产的两种分散式UD胶带比传统的碳纤维胶带薄得多，并且在同一区域填充了更多的材料，从而产生了更好的机械性能。
利用Oxeon技术生产的展丝带（spread tow tapes，STT）通过交织所需纤维的展丝丝束带来生产展丝丝束织物（STF）（图2），从而获得几乎不卷曲的纤维直向织物，其结果是增强了交叉铺层UD的机械性能，并易于处理织物。
Oxeon技术适用于以任何角度的编织胶带，这种方法通过以不同角度+α/-β（例如+45/-45、+30/-60、+50/-25等）交织两组展开的丝束带，实现新型织物的连续长度生产。
2、Harmoni气流纤维展丝技术：

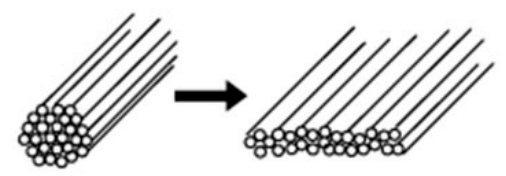

实现超轻复合材料的一种新气动方法被称为“展丝牵引技术”，它通过将牵引宽度从5mm增加到25mm，传统的12k CF牵引（即由12000根细丝组成）变薄，从而将单位面积重量减少约500%。该方法是由福井县工业技术中心与Harmoni合作开发的。
常规丝束的碳纤维穿过一个展丝摊铺系统，该系统配有一个风道和一个真空装置，该真空装置通过风道向下吸入空气，风道由导辊控制到位。在真空的帮助下，丝束向气流方向向下下垂，从而失去张力，并导致瞬间处于无张力状态，此时带有热空气的前后振动展丝装置打开并均匀地扩展丝束。流体速度由空气流量调节器控制，以避免在展丝过程中损坏碳纤维。终，通过这种空气动力学方法，纤维束可以简单而安全地展开，然后用展开的纤维束制作薄层层板。
当空气在丝束两侧流动时，靠近和远离丝束的气流速度差会导致这些位置的压力差。如左边的图6所示，丝束附近的压力大于较远丝束的压力。压差产生一种空气动力，帮助长丝纤维瞬间失去张力。当丝束开始扩展时，气流在丝束之间流动，以帮助丝束扩展。
