JACS：聚丙烯腈热解成碳纤维的过程可形成波状类石墨烯网络

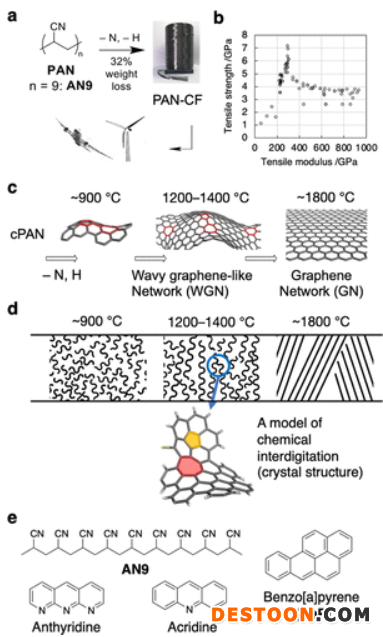

 通过聚丙烯腈（PAN-CF）热解获得的碳纤维（CF）在各种应用中（如飞机制造和动力涡轮机叶片）的性能方面超过了金属。然而，关于PAN-CF的原子结构及其在热解过程中的形成机制研究却鲜有报道。东京大学Eiichi Nakamura 、Koji Harano和东丽工业公司Fumihiko Tanaka在碳纳米管中热解了丙烯腈9-聚体，并使用原子分辨率电子显微镜和拉曼光谱监测了反应过程，发现在900至1800°C的缓慢石墨化过程中，这种低聚物在1200–1400°C下形成了热反应性波状类石墨烯网络（WGN）。
