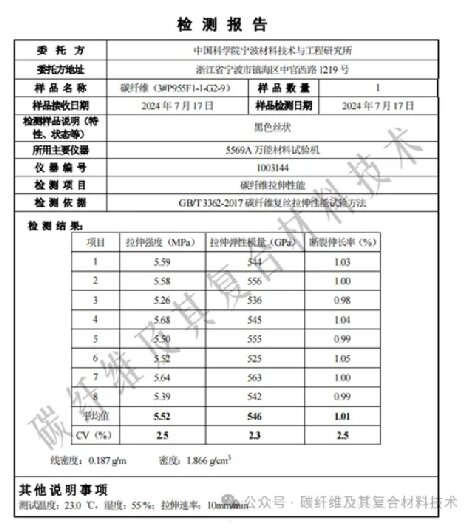

7月17日，中国科学院宁波材料所碳纤维及其复合材料团队（以下简称“宁波材料所碳纤维团队”）在高性能碳纤维制备技术领域迎来新突破，团队科研人员在自有中试线上实现了拉伸强度5.52GPa、拉伸模量546GPa、断裂伸长率1.01%的高强高模高延伸碳纤维技术突破，再次引领着国内外第三代高模量碳纤维技术的创新发展。
2022年4月，宁波材料所碳纤维团队开发出拉伸强度5.00GPa、拉伸模量540GPa、断裂伸长率0.90％高强高模高延伸碳纤维，将其命名为M55X型碳纤维，同时申请了国家发明专利“一种高强高模高延伸碳纤维及其制备方法（专利号CN202210403315.5）”；2024年4月，该项专利成功获得授权。 同样在2024年4月，宁波材料所碳纤维团队开创性研发的M55X型高强高模高延伸碳纤维力学性能实现进一步优化提升，经过国内专业机构检测，该型碳纤维的拉伸强度达到5.18 GPa、拉伸模量544GPa、断裂伸长率0.95%。伴随着碳纤维拉伸强度的优化提升，M55X型碳纤维断裂伸长率也由此前的0.90%提升到0.95%。 此次团队实现的技术突破最突出的成果在于首次将模量540GPa高模量碳纤维的断裂伸长率提高到1.0%以上，相比于2022年4月申请的M55X型碳纤维专利技术中产品，拉伸强度更是提高了近500MPa；与日本东丽M55J碳纤维相比，拉伸模量相近，但拉伸强度提升了1500MPa。与此同时，该突破性产品的强度、模量和伸长率的Cv值均在3%以内。
