芳纶Ⅲ（简称F3 纤维）纤维是主链由芳纶和杂环组成的一类高分子聚合物纤维，全称杂环芳香族聚酰胺纤维，又称“杂环芳纶”,被工程界誉为“超级纤维”。

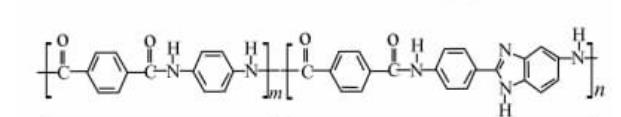

芳纶 III 纤维由对苯二胺（PPDA）、对苯二甲酰氯（TPC）和第三单体苯并咪唑基团在低温环境中进行共缩聚反应，并经湿法纺丝技术制得。相对于聚对苯二甲酰对苯二胺（PPTA，又称芳纶 14），在大分子主链中引入了苯并咪唑基团替代部分 PPDA 和 TPC。F3 纤维的大分子结构可以用如下结构式表示：
一、芳纶III 的历史
1、国外
俄罗斯上世纪60年代后期开始芳香聚酰胺尤其是杂环芳香聚酰胺，并在上世纪70年代后期到80年代初取得较大进展，多个产品实现产业化。上世纪80年代末90年代初，俄罗斯科学家还进行Rusa芳纶(含氯-Armos)的研发，即用邻氯对苯二胺代替Armos单元中的对苯二胺。俄罗斯科学家对位芳纶CBM(SvM)、高强高模芳纶APMOC(Armos)的经验基础上，开发出新的产品Rusar。
目前，俄罗斯生产芳纶主要厂家为卡明斯克化纤股份公司，生产SvM、Armos、Rusar、Arutek、Arus等5种型号产品。
2、国内
国内芳纶III 在1998 年，根据需要及军工需求，以俄罗斯同类产品Armos为参照进行研发，于2005 年由中蓝晨光率先研制成功，其商品名为STARAMID F-3。于 2006 年由四川辉腾科技有限公司投入生产实现工业化，并实现年产量高达 300 吨以上的生产能力。中蓝晨光化工研究院于2006年投产50t／a芳纶III项目。广州彩艳集团规划建设的100吨／年芳纶III生产线也于2011年开始投产。
目前国产芳纶III 产品拉伸强度达到5.0GPa，拉伸弹性模量150-180GPa，性能居国内批产有机纤维之，达到俄罗斯Rusar 批产产品水平。
二、芳纶III 的特点
芳纶III纤维由于其特殊的杂环结构使其比普通对位芳纶1I具有更高的强度和模量，影响分子链的刚性，降低了分子链排布的有序性，结晶度相对芳纶II下降。纤维本身就类似一个复合体系，由结晶区和无定形区复合而成。
芳纶III是采用第三单体(M3)部分取代对苯二胺(PPDA)与对苯一甲酰氯(TPC)进行低温溶液缩聚反应制得的三元共聚物，该反应时在强极性溶剂DMAC和助溶剂LiCl存在下进行的。芳纶III树脂原液经过纺丝、热处理制得芳纶III纤维。

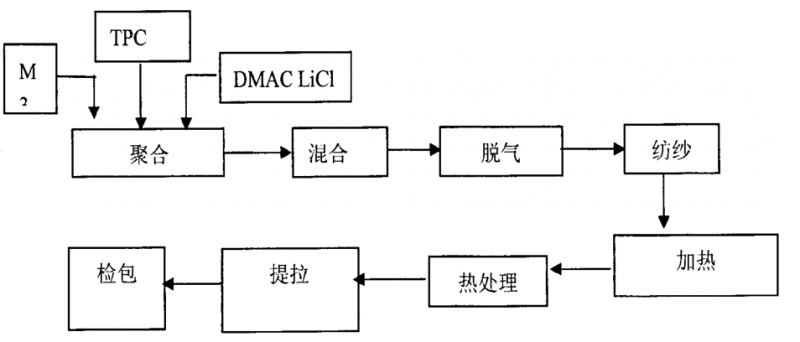

图1. 芳纶 III 纤维的生产工艺
F3纤维的密度仅为1.43g/cm?、具有超高强/高模、高韧性、耐高低温、优异电绝缘性、耐辐照、抗腐蚀、耐疲劳、高阻燃性等特点。

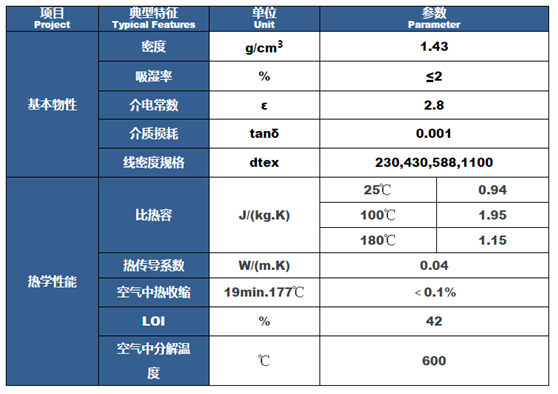

图2、芙丝特?芳纶Ⅲ的基本性能

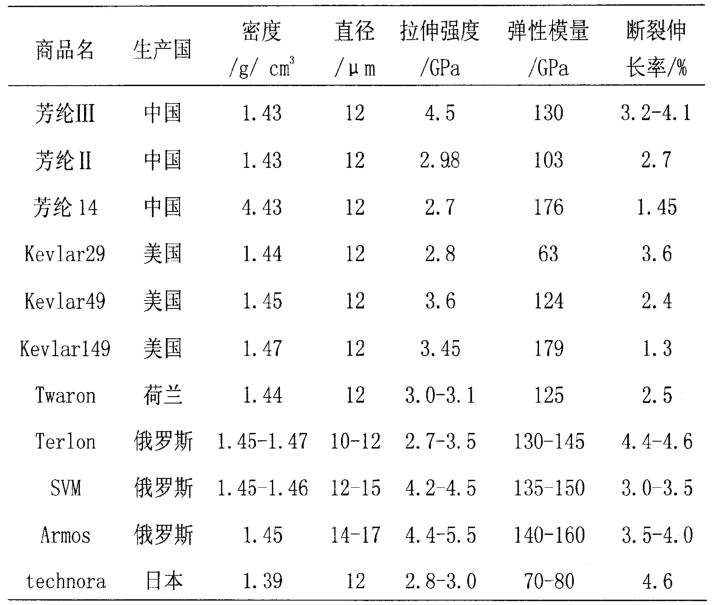

芳纶III与其他几种纤维的性能指标对比：
来自英国利 兹大学的科学家得出 结论：芳纶 IIIRusa 纤维稳定性是杜邦 kevlar和帝人Twaron 的 2-2.5 倍。科学家分别将 Rusa、kevlar 和Twaron 放在沸水中煮 300小时，结果显示长时间的沸腾使kevlar和Twaron强度降低到了初始的60%，而Rusa强度仅仅降低了 10%。
三、芳纶III 的应用
芳纶III 由于其自身优异的性能，使之广泛应用于各行各业。

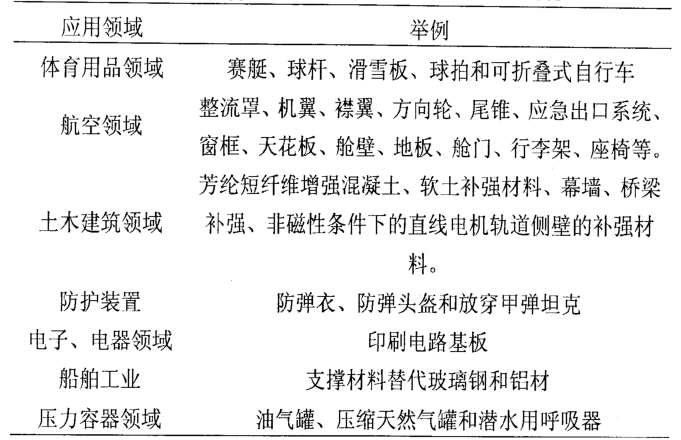

图3.芳纶III 的应用领域
芳纶 III 纤维具有优异的防弹性能，其高强高模，质量轻，抗冲击性好目前在防弹领域应用为广泛 。
俄罗斯芳纶 III 产品 Rusar 已经大量用于个人防护领域，被公认为上好的防护材料之一。
